Dans les systèmes CVC (chauffage, ventilation et climatisation) modernes, l'efficacité du transfert de chaleur, la résistance à la corrosion et la stabilité opérationnelle à long terme sont des facteurs critiques dans la conception des équipements. En tant que matériau clé utilisé pour les ailettes de l'évaporateur et du condenseur dans les systèmes de climatisation, la feuille d'aluminium laquée hydrophile est devenue l'un des matériaux de base des systèmes d'échange thermique à haut rendement en raison de ses excellentes performances hydrophiles et de sa résistance à la corrosion.
Par rapport à la feuille d'aluminium ordinaire, la feuille d'aluminium laquée hydrophile est recouverte d'une couche hydrophile spéciale sur la surface. Ce revêtement permet à l'eau condensée de se propager et de s'écouler rapidement, améliorant considérablement l'efficacité de l'échange thermique tout en réduisant la consommation d'énergie pendant le fonctionnement.
Qu’est-ce que le papier d’aluminium hydrophile ?
(1) Contexte historique
Le développement de la feuille d’aluminium hydrophile est le résultat des progrès de l’ingénierie des matériaux. Initialement, le papier d’aluminium était largement utilisé dans les emballages car il est léger et facile à former. Cependant, pour obtenir une plus grande efficacité de transfert de chaleur, les chercheurs ont développé une technologie de revêtement hydrophile.
Cette avancée technologique de la fin du XXe siècle a résolu le problème du blocage de l'eau condensée, permettant à la feuille d'aluminium de devenir un matériau d'échange thermique clé dans les systèmes CVC et divers équipements de contrôle de l'humidité.
| Chronologie | Jalon |
| années 1960 | Développement d'alliages d'aluminium industriels |
| années 1980 | Introduction des technologies de traitement de surface |
| années 2000 | Adoption rapide des revêtements hydrophiles dans les applications CVC |
| Aujourd'hui | Largement utilisé dans tous les secteurs avec des améliorations continues des performances |
(2) Description du produit

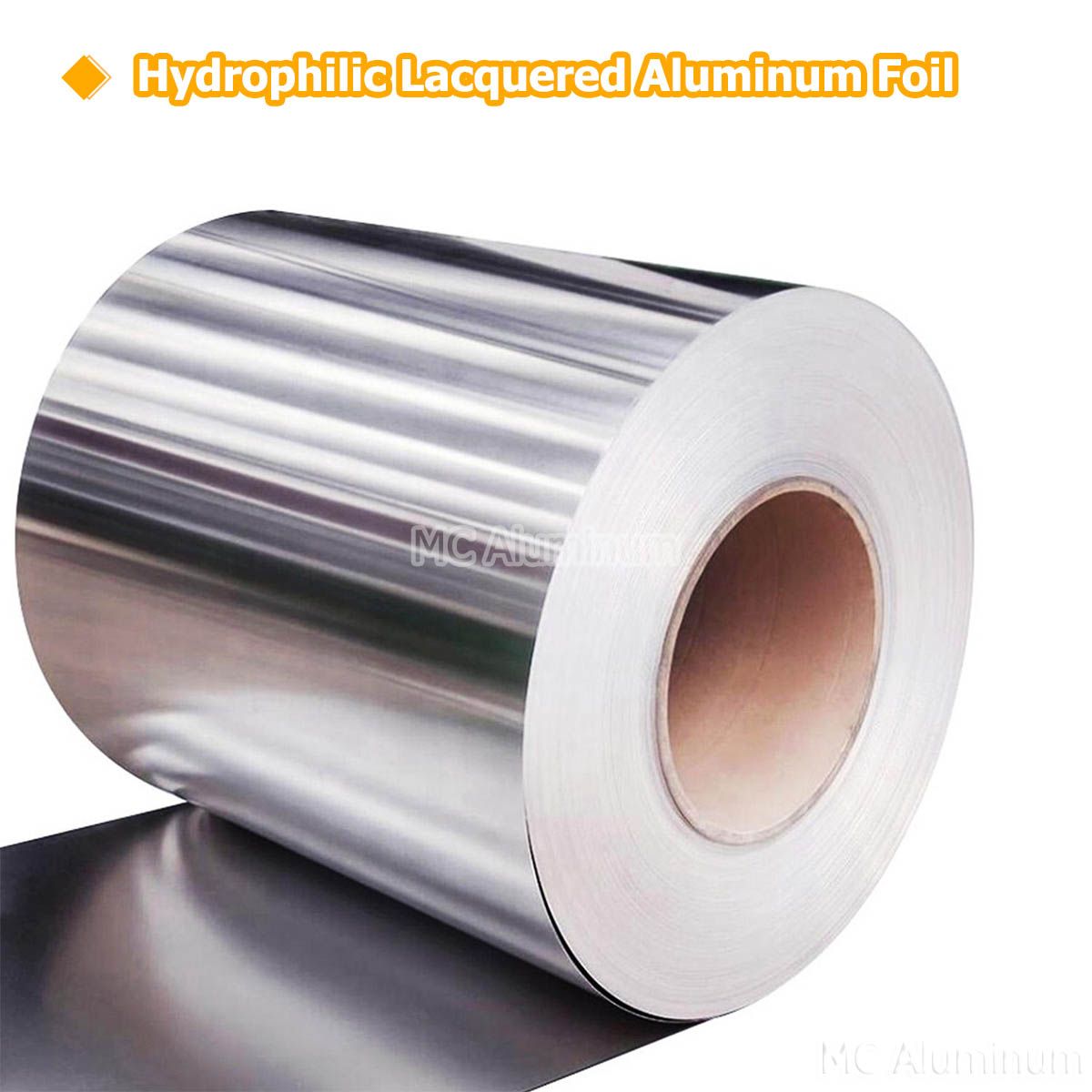

Feuille d'aluminium laquée hydrophileest un matériau fonctionnel en aluminium recouvert d'une couche hydrophile en surface.
La feuille d’aluminium ordinaire a une surface hydrophobe, où les gouttelettes d’eau forment des formes de perles semblables à la rosée sur une feuille de lotus. Les revêtements hydrophiles modifient la mouillabilité de la surface de la feuille d'aluminium, permettant aux gouttelettes d'eau de se propager rapidement et de former un mince film d'eau. Ce film permet à l'eau condensée de s'écouler rapidement de la surface.
(3) Structure de la feuille d'aluminium laquée hydrophile
La feuille d'aluminium hydrophile se compose généralement des composants suivants :
Feuille d'aluminium de base
Le matériau central est une feuille d’aluminium de haute qualité, généralement fabriquée à partir d’aluminium pur ou d’alliages d’aluminium et roulée en feuilles minces.Revêtement hydrophile
Revêtement spécial appliqué sur une ou les deux faces de la feuille d'aluminium pour lui conférer des propriétés hydrophiles.Traitement de surface
Le revêtement est appliqué par des procédés chimiques ou électrochimiques pour améliorer l'affinité de la surface pour les molécules d'eau.Microstructure
Le traitement hydrophile modifie la surface du film et réduit l'angle de contact avec l'eau. En conséquence, l’eau se répartit en une fine pellicule au lieu de former des gouttelettes.
(4) Composition du matériau
Feuille d'aluminium hydrophilese compose principalement d’aluminium, souvent allié à d’autres éléments pour améliorer la résistance mécanique et les performances thermiques.
| Série en alliage | Notes typiques | Applications |
| Série 1000 | 1050, 1060 | Emballage alimentaire, CVC |
| Série 3000 | 3003, 3102, 3104 | Échangeurs de chaleur |
| Série 8000 | 8011, 8021 | Feuille enduite à haute résistance |
Matériaux de revêtement
Revêtements inorganiques
Dioxyde de silicium (SiO₂)
Dioxyde de titane (TiO₂)
Revêtements organiques
Résines acryliques
Polymères époxy
(5) Processus de production de papier d’aluminium hydrophile
Une feuille d'aluminium hydrophile de haute qualité est généralement produite selon plusieurs processus de précision :
1. Laminage de matières premières
Les alliages d'aluminium de haute pureté (généralement 3104, 8011 et 1100) sont laminés à froid pour obtenir une épaisseur uniforme et une qualité de surface élevée.
2. Nettoyage des surfaces et traitement chimique
Des traitements de dégraissage, de nettoyage et de conversion chimique sont effectués pour former une couche d'adhérence stable sur la surface de la feuille d'aluminium.
3. Application de revêtement hydrophile
Un équipement de revêtement de précision est utilisé pour appliquer uniformément la peinture hydrophile sur la surface de la feuille d'aluminium, suivi d'un durcissement à haute température pour former un revêtement stable.
4. Enroulage et inspection de la qualité
Après durcissement, la feuille est rembobinée et soumise à des tests d'épaisseur, des tests d'angle de contact et des tests de résistance à la corrosion pour garantir la stabilité du produit.
Spécifications du papier d'aluminium hydrophile
| Article | Spécification |
| Alliage | 1100, 1200, 1030, 3003, 3102, 3104, 8006, 8011, 8021 |
| Caractère | O, H22, H24, H26 |
| Largeur | 60mm – 1440mm |
| Épaisseur | 0,006 – 0,3 mm |
| Diamètre intérieur de la bobine | 76 mm, 152 mm |
| Diamètre extérieur de la bobine | Personnalisé selon les exigences du client |
| Couleur | Naturel, Bleu, Or, Noir, Blanc |
| Normes | ASTM B479, ASTM B117, JIS H4160, DIN1784 ; La feuille hydrophile pour climatiseurs est conforme à YS/T95.2-2001 |
Propriétés mécaniques de la feuille d'aluminium hydrophile
| Alliage-Température | Plage d'épaisseur (mm) | Résistance à la traction (MPa) | Allongement (%) | Valeur du test de ventouses (mm) |
| 1030B H26, 3102 H26 | 0,085-0,09 | 130-140 | ≥13 | ≥5,2 |
| 1030B H26, 3102 H26 | 0,091-0,12 | 130-140 | ≥15 | ≥5,5 |
| 8011-O | 0,10-0,15 | 110-122 | ≥23 | ≥6,0 |
| 0,151-0,25 | 110-122 | ≥25 | ≥6,5 | |
| 8011H22 | 0,08-0,09 | 115-125 | ≥20 | ≥6,5 |
| 0,091-0,15 | 115-125 | ≥22 | ≥6,0 | |
| 0,151-0,2 | 115-125 | ≥25 | ≥6,5 | |
| 8011H24 | 0,09-0,2 | 120-135 | ≥22 | ≥6,0 |
Propriétés physiques et chimiques du revêtement hydrophile
| Propriété | Valeur |
| Épaisseur du revêtement (un seul côté) | 1,0 – 3,0 μm |
| Angle de contact hydrophile | ≤ 10° |
| Adhérence du revêtement | Grade 0 (pas de pelage) |
| Résistance à la corrosion | ≥ 720 heures de test au brouillard salin |
| Résistance aux solvants | ≥ 20 cycles de frottement |
| Résistance aux alcalis | Pas de cloques après immersion dans une solution de NaOH à 20% à 20°C pendant 3 minutes |
| Performance anti-moisissure | Niveau 0 |
| Résistance à la chaleur | Pas de décoloration significative à 200°C |
Types de papier d'aluminium hydrophile
Feuille d'aluminium hydrophile transparente (argent)
Caractéristiques
Conserve l'aspect métallique naturel de la feuille d'aluminium avec un revêtement hydrophile transparent.Applications
Systèmes de climatisation standards où les exigences esthétiques sont minimes.Avantages
Rentable et idéal pour la production à grande échelle.

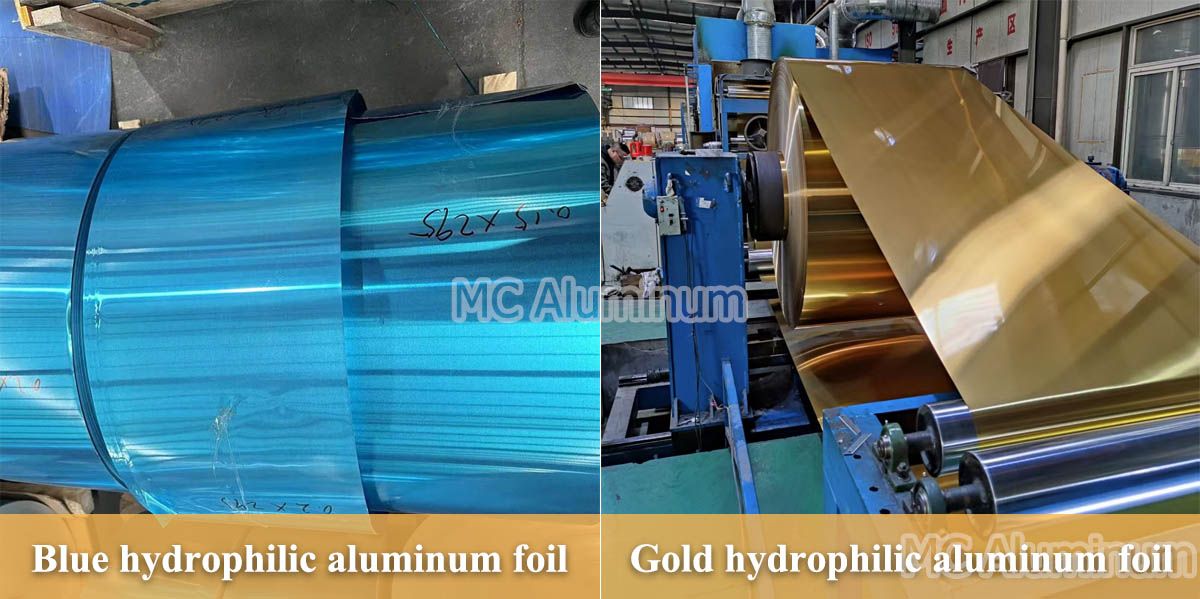

Feuille d'aluminium hydrophile bleue
Caractéristiques
Le revêtement est principalement constitué de résines organiques hydrophiles qui empêchent la formation de ponts d'eau et assurent une protection de base contre la corrosion.Applications
Échangeurs de chaleur utilisés dans les bâtiments résidentiels et les bureaux.Avantages
Le revêtement bleu améliore la résistance à la corrosion et offre une apparence attrayante.
Feuille d'aluminium hydrophile dorée
Caractéristiques
Excellente résistance à la corrosion au brouillard salin, généralement 500 à 1 000 heures ou plus.Applications
Zones côtières à forte teneur en sel, usines chimiques et climatiseurs extérieurs de haute durabilité.Avantages
Aspect doré de qualité supérieure avec une durabilité et une résistance à la corrosion supérieures.
Principales applications du papier d’aluminium hydrophile
La feuille d'aluminium hydrophile est largement utilisée dans :
Échangeurs de chaleur pour climatiseurs domestiques
Évaporateurs de climatisation commerciaux
Ailettes du condenseur
Évaporateurs de réfrigérateur
Systèmes de climatisation automobile
Équipement d'échange thermique industriel
Feuille d'aluminium hydrophile vs feuille d'aluminium ordinaire
(1) Conductivité thermique
La feuille d'aluminium hydrophile améliore le transfert de chaleur en améliorant la mouillabilité de la surface. Le film d'eau continu formé sur la surface augmente le coefficient de transfert thermique effectif.
La feuille d'aluminium ordinaire repose principalement sur la conduction et son efficacité peut diminuer dans les environnements humides.
(2) Comparaison des performances
| Article de comparaison | Feuille d'aluminium hydrophile | Feuille d'aluminium nue |
| État des surfaces | Revêtement hydrophile | Surface en aluminium nu |
| Comportement de l'eau | L'eau se répand en une fine pellicule | L'eau forme des gouttelettes |
| Drainage des condensats | Drainage rapide | Rétention d'eau |
| Efficacité de l'échange thermique | Plus haut | Modéré |
| Résistance au flux d'air | Inférieur | Plus haut |
| Résistance à la corrosion | Excellent | Modéré |
| Formation de givre | Moins probable | Plus probable |
| Bruit de l'équipement | Inférieur | Plus haut |
| Durée de vie | Plus long | Relativement plus court |
(3) Analyse économique
Bien que la feuille d'aluminium hydrophile puisse avoir un coût initial plus élevé en raison du processus de revêtement, ses avantages à long terme, tels que les économies d'énergie et la réduction des coûts de maintenance, en font une solution très rentable.
FAQ
Q : Quels alliages d'aluminium sont couramment utilisés pour les ailettes CVC ?
R : Les alliages courants comprennent les feuilles d’aluminium 3104, 8011 et 1100. Parmi eux,Feuille d'aluminium 3104est le plus largement utilisé en raison de son excellente résistance et de sa formabilité.
Q : Quel est le principal avantage de la feuille d’aluminium hydrophile par rapport à la feuille d’aluminium ordinaire ?
R : Sa mouillabilité améliorée améliore l’efficacité du transfert de chaleur, offrant une meilleure gestion de l’humidité et des économies d’énergie.
Q : Quelle est l’épaisseur typique d’une feuille d’aluminium hydrophile ?
R : La plage d'épaisseur courante est de 0,08 mm à 0,20 mm, en fonction des exigences de conception de l'échangeur de chaleur.
Q : Combien de temps dure l’effet hydrophile ?
R : Dans des conditions normales de fonctionnement CVC, un revêtement correctement durci peut maintenir un angle de contact inférieur à 10° pendant au moins cinq ans.
Q : Dans quelles industries la feuille d’aluminium hydrophile est-elle utilisée ?
R : Il est couramment utilisé dans les systèmes CVC, l’emballage alimentaire, l’électronique et les industries médicales.
