Con el rápido desarrollo de vehículos de nueva energía, electrónica de consumo, sistemas de almacenamiento de energía e industrias relacionadas, la tecnología de baterías se ha convertido en una parte esencial del sistema energético moderno. Cuando las personas se centran en la capacidad de la batería, la velocidad de carga, el ciclo de vida y el rendimiento de seguridad, a menudo pasan por alto un componente aparentemente común pero de importancia crítica: los materiales de embalaje de la batería.
Especialmente en las baterías de iones de litio de tipo bolsa, el papel de aluminio no es simplemente un "envoltorio exterior". Es una capa funcional importante responsable de aislar la batería del entorno externo, prevenir fugas, mejorar la seguridad y extender la vida útil. Por lo tanto, un material de embalaje compuesto de papel de aluminio de alto rendimiento es una base importante para el funcionamiento estable a largo plazo de las celdas de batería.
¿Qué es el papel de aluminio para embalaje de baterías?
El papel de aluminio para embalaje de baterías generalmente se refiere al papel de aluminio utilizado en la estructura de sellado externo de las baterías. Su aplicación más típica es la película compuesta de aluminio y plástico utilizada para baterías de iones de litio tipo bolsa, también conocida como película plástica de aluminio (APF).
A diferencia de las cajas metálicas convencionales para baterías, las baterías tipo bolsa generalmente utilizan películas compuestas multicapa como materiales de embalaje. Dentro de esta estructura, el papel de aluminio sirve como capa de barrera central, mientras que otras películas de polímero brindan protección externa, aislamiento eléctrico, sellado térmico y funciones de unión.
Las aleaciones de papel de aluminio más utilizadas para embalajes de baterías incluyen 8021, 8079 y 8011. Entre ellas, 8021 y 8079 papel de aluminio se utilizan ampliamente en películas de aluminio y plástico para baterías de litio de bolsa de alta gama debido a su excelente rendimiento de embutición profunda, flexibilidad y propiedades de barrera.
Una película compuesta de aluminio y plástico típica generalmente consta de las tres capas funcionales siguientes:
1. Película protectora exterior
La capa exterior suele estar hecha de nailon (PA) u otros materiales poliméricos adecuados. Proporciona principalmente resistencia a la abrasión, resistencia a la perforación y protección mecánica, lo que ayuda a que la película de embalaje resista la tensión externa durante su formación y uso.
2. Capa barrera intermedia de papel de aluminio
Como capa funcional clave de la película compuesta, el papel de aluminio bloquea eficazmente la humedad, el oxígeno y otras sustancias externas, lo que reduce el riesgo de que los materiales internos de la batería se vean afectados por el medio ambiente.
3. Capa interior de termosellado
La capa interior suele estar hecha de polipropileno (PP) o materiales de poliolefina modificada. Está orientado hacia el interior de la batería, proporciona un rendimiento de termosellado y ofrece la resistencia química necesaria para el contacto con el electrolito.
Estos materiales se combinan mediante adhesivos u otros procesos de laminación para formar una estructura de embalaje multifuncional. El número de capas, los sistemas de materiales y las configuraciones de espesor pueden variar entre los fabricantes. El diseño específico debe determinarse según el tipo de batería, la profundidad de formación y el entorno operativo.
Funciones principales del papel de aluminio en el embalaje de baterías
1. Protección de los materiales de los electrodos.
En las baterías recargables, como las de iones de litio, se suele utilizar papel de aluminio como colector de corriente para el electrodo positivo. Proporciona las siguientes ventajas:
Conductividad eléctrica: como colector de corriente para el electrodo positivo, el papel de aluminio recoge eficientemente la corriente generada por los materiales del electrodo y la transfiere al circuito externo.
Estabilidad: El papel de aluminio tiene buena estabilidad en los electrolitos de la batería y generalmente no reacciona con el electrolito en condiciones normales de funcionamiento, lo que ayuda a proteger los materiales de los electrodos contra daños.
Delgadez: el perfil delgado del papel de aluminio puede reducir el grosor total de la batería y mejorar la densidad de energía.
2. Soporte para materiales anódicos
En ciertos tipos de baterías, también se puede usar papel de aluminio para soportar los materiales del ánodo. Por ejemplo, en las baterías de aluminio-aire, el papel de aluminio es el principal material del ánodo.
Superficie de reacción: el papel de aluminio proporciona una gran superficie de reacción, lo que resulta beneficioso para las reacciones de oxidación.
Soporte estructural: el papel de aluminio proporciona soporte estructural para los materiales de los ánodos y ayuda a prevenir la deformación durante el uso.
3. Aislamiento de electrolitos
En las baterías, el electrolito es el medio conductor, pero también puede provocar corrosión en ciertos materiales de los electrodos. El papel de aluminio puede funcionar como capa aislante en estructuras de baterías específicas.
Función protectora: el papel de aluminio puede ayudar a prevenir el contacto directo no deseado entre los componentes del electrolito y ciertos materiales de la batería, reduciendo los riesgos de corrosión y degradación.
Permeabilidad selectiva: Ciertos materiales a base de láminas especialmente diseñados pueden ofrecer permeabilidad selectiva, permitiendo el paso de iones y limitando la entrada de impurezas.
4. Gestión térmica
Las baterías generan calor durante el funcionamiento y una temperatura excesiva puede afectar negativamente el rendimiento y la seguridad de la batería. El papel de aluminio puede contribuir a la gestión térmica de las siguientes maneras:
Disipación de calor: el papel de aluminio tiene buena conductividad térmica y puede ayudar a transferir el calor generado por la batería hacia afuera, ayudando a que la batería permanezca dentro de un rango de temperatura de funcionamiento más seguro.
Reflexión del calor: la superficie reflectante del papel de aluminio puede reducir la absorción de calor en la superficie de la batería y ayudar a reducir la temperatura de la batería.
5. Protección antiestática y de campos eléctricos
Durante el uso, las baterías pueden generar electricidad estática o quedar expuestas a campos eléctricos, lo que puede afectar el rendimiento y la seguridad. El papel de aluminio puede proporcionar protección antiestática y contra campos eléctricos.
Conductividad: La conductividad del papel de aluminio puede ayudar a alejar la carga estática o los campos eléctricos, reduciendo los riesgos asociados con descargas electrostáticas o interferencias eléctricas.
Efecto de protección: el papel de aluminio puede formar una capa de protección electromagnética, lo que ayuda a proteger las baterías de interferencias electromagnéticas externas.
6. Protección de seguridad
En condiciones extremas, las baterías pueden sufrir problemas de seguridad como sobrecalentamiento, sobretensión o cortocircuitos. El papel de aluminio puede proporcionar ciertos beneficios protectores:
Efecto de interrupción del circuito: a temperaturas extremadamente altas, el papel de aluminio puede derretirse o perder su integridad estructural, lo que podría contribuir a la interrupción del circuito y ayudar a limitar reacciones peligrosas.
Resistencia a las llamas: el papel de aluminio en sí no es inflamable y puede ayudar a retardar la propagación de las llamas, proporcionando un grado adicional de protección en situaciones relacionadas con incendios.
7. Propiedades de barrera
La humedad es extremadamente sensible para las baterías de iones de litio. Las reacciones relacionadas con la humedad pueden corroer los materiales de los electrodos y los colectores de corriente, reducir la capacidad de la batería, aumentar la resistencia interna e incluso provocar hinchazón, fugas de electrolitos o incidentes de seguridad.
El papel de aluminio proporciona excelentes propiedades de barrera contra el oxígeno y el vapor de humedad. En comparación con las películas plásticas comunes, la densa capa metálica de aluminio puede bloquear casi por completo la permeabilidad del vapor de agua y el oxígeno, creando un ambiente interno más estable para la celda de la batería.

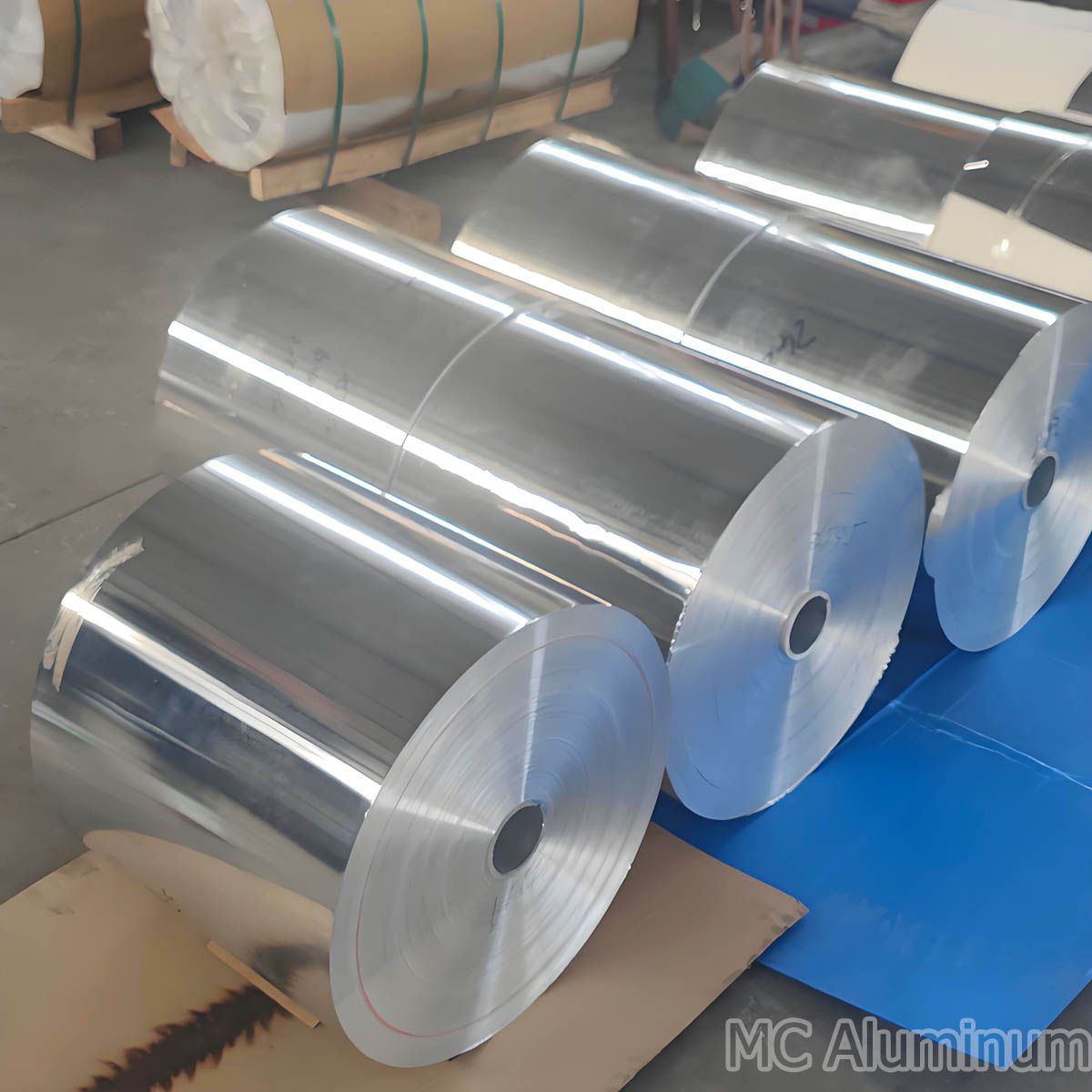

Especificaciones del papel de aluminio para embalaje de baterías
| Artículo | Especificación típica |
| aleación | 8021, 8079, 8011, 1235 |
| Temperamento | O, H18 |
| Espesor | 0,025 mm–0,055 mm |
| Ancho | 100 mm–1600 mm |
| Longitud | 1000mm-16000mm |
| Tolerancia de espesor | Generalmente controlado entre ±3% y ±5% |
| Diámetro interior de la bobina | 150 milímetros, 300 milímetros, 505 milímetros, etc. |
| Diámetro exterior de la bobina | Generalmente no más de 1000 mm-1200 mm |
| Peso de la bobina | 100 kg-5000 kg |
| Condición de la superficie | Plano, limpio, sin aceite, sin rayones evidentes |
| Cantidad mínima de pedido | 1 a 3 toneladas |
Aplicaciones del papel de aluminio en diferentes tipos de baterías
1. Baterías de iones de litio
Las baterías de iones de litio se encuentran entre los tipos de baterías recargables más utilizados en la actualidad. En las baterías de iones de litio, el papel de aluminio se utiliza comúnmente como colector de corriente del electrodo positivo.
Materiales del cátodo: Los materiales de los electrodos positivos suelen incluir óxidos metálicos como el óxido de litio y cobalto (LiCoO₂) y el fosfato de litio y hierro (LiFePO₄). Estos materiales se utilizan habitualmente con papel de aluminio para mejorar el rendimiento de la batería.
Electrolito: El electrolito generalmente contiene disolventes orgánicos y sales de litio. El papel de aluminio tiene buena estabilidad en los sistemas de electrolitos de baterías de iones de litio comunes y puede ayudar a mantener la estabilidad de la estructura del electrodo positivo.
2. Baterías de aluminio-aire
Las baterías de aluminio-aire son una tecnología de baterías emergente en la que el papel de aluminio sirve como material del ánodo.
Principio de reacción: el papel de aluminio reacciona con el oxígeno para generar energía eléctrica. La ecuación de reacción es:
2Al + 3O₂ + 6H₂O → 2Al(OH)₃ + 6e⁻
Ventajas: Las baterías de aluminio-aire ofrecen una alta densidad de energía y un costo de material relativamente bajo. Sin embargo, su vida útil es relativamente corta porque el papel de aluminio se consume gradualmente durante la descarga.
3. Baterías de iones de sodio
Las baterías de iones de sodio son una alternativa a las baterías de iones de litio. Sus sistemas de electrodos y material de embalaje son similares a los utilizados en las baterías de iones de litio. En las baterías de iones de sodio, también se puede utilizar papel de aluminio como colector de corriente para el electrodo positivo.
Materiales del cátodo: Los materiales de los electrodos positivos comúnmente incluyen compuestos que contienen sodio, como óxido de cobalto y sodio (NaCoO₂) y fosfato de hierro y sodio (NaFePO₄).
Electrolito: El electrolito generalmente contiene disolventes orgánicos y sales de sodio. El papel de aluminio ofrece buena compatibilidad con muchos sistemas de electrodos positivos de baterías de iones de sodio.
¿Cuál es la diferencia entre el papel de aluminio para embalaje de baterías y el papel de aluminio para colector de corriente catódico?
En la industria de las baterías, el papel de aluminio también se utiliza ampliamente como colector de corriente de electrodo positivo en baterías de iones de litio. Aunque ambas aplicaciones utilizan papel de aluminio, sus propósitos y requisitos técnicos son bastante diferentes.
| Artículo de comparación | Papel de aluminio para embalaje de baterías | Papel de aluminio del colector de corriente catódico |
| Aplicación principal | Capa barrera en películas compuestas de aluminio y plástico. | Soporta materiales activos catódicos y recoge corriente eléctrica. |
| Requisitos básicos de rendimiento | Propiedades de barrera, conformabilidad, compatibilidad de laminación. | Conductividad eléctrica, compatibilidad de recubrimientos, uniformidad de espesor. |
| Materiales típicos | Papel de aluminio apto para embalaje seleccionado según el diseño de la película compuesta | Comúnmente papel de aluminio 1050, 1060, 1070, 1235 |
| Métodos de procesamiento | Laminación, embutición profunda, corte, termosellado. | Recubrimiento, calandrado, corte, procesamiento de láminas de electrodos. |
| Principales preocupaciones de calidad | Poros, formación de grietas, delaminación y rendimiento de la barrera. | Limpieza de superficies, tolerancia de espesor, planitud y calidad del recubrimiento. |
En aplicaciones prácticas, el objetivo principal del papel de aluminio para empaquetar es formar una estructura de barrera estable y confiable, mientras que el propósito principal del papel de aluminio para colector de corriente es conducir electricidad, soportar materiales activos y cumplir con los requisitos de fabricación de electrodos.
Por lo tanto, estos dos tipos de papel de aluminio no deben sustituirse simplemente basándose únicamente en el grosor o el grado de aleación. Al comprar papel de aluminio, los usuarios deben definir claramente las especificaciones del material y los estándares de calidad según la aplicación final.
Tendencias de desarrollo técnico del papel de aluminio para baterías
A medida que la nueva industria energética continúa exigiendo una mayor densidad de energía de las baterías, una capacidad de carga más rápida y una mayor seguridad, el papel de aluminio para el embalaje y las estructuras de las baterías también está experimentando un desarrollo tecnológico continuo.
Lámina más delgada con mayor resistencia y alargamiento
El papel de aluminio para colectores actuales está evolucionando desde el rango de espesor convencional de 12 a 15 μm hacia 9 μm e incluso más delgado. El objetivo es mantener una resistencia a la tracción suficiente y al mismo tiempo crear más espacio para los materiales activos, mejorando así la densidad de energía de la batería.
Papel de aluminio recubierto de carbono
Papel de aluminio recubierto de carbono se produce recubriendo una capa de carbón conductor extremadamente delgada, a nivel de micras, sobre la superficie del papel de aluminio. Este recubrimiento puede reducir significativamente la resistencia al contacto, mejorar la adhesión de los materiales activos a la lámina y ayudar a prevenir la oxidación de la superficie.
Papel de aluminio para películas de aluminio y plástico embutidas profundamente
Para cumplir con los requisitos de embutición profunda de las baterías eléctricas, se están desarrollando aleaciones de láminas de aluminio de alta calidad, como 8021 y 8079, con estructuras de grano uniforme, alta resistencia a la tracción y buen rendimiento de alargamiento. Estos materiales son especialmente adecuados para películas compuestas de aluminio y plástico que requieren una mayor profundidad de formación.
