Na fabricação de baterias de íons de lítio, o coletor de corrente catódica é uma ponte crítica entre o material ativo e o circuito externo. Ele desempenha um papel essencial na condutividade da bateria, ciclo de vida, segurança e densidade de energia.
A folha de alumínio é um material coletor de corrente catódica indispensável para baterias de íons de lítio devido à sua boa condutividade elétrica, excelente processabilidade, economia e capacidade de formar uma densa película protetora de óxido de alumínio (Al₂O₃) em sua superfície. Entre os materiais industriais de alumínio puro comumente especificados, a folha de alumínio 1060 e a folha de alumínio 1100 são duas opções frequentemente consultadas e selecionadas.
Então, quais são as diferenças entre a folha de alumínio 1060 e 1100? Como os fabricantes devem selecionar a folha de alumínio apropriada para coletores de corrente catódica de bateria de íon de lítio?

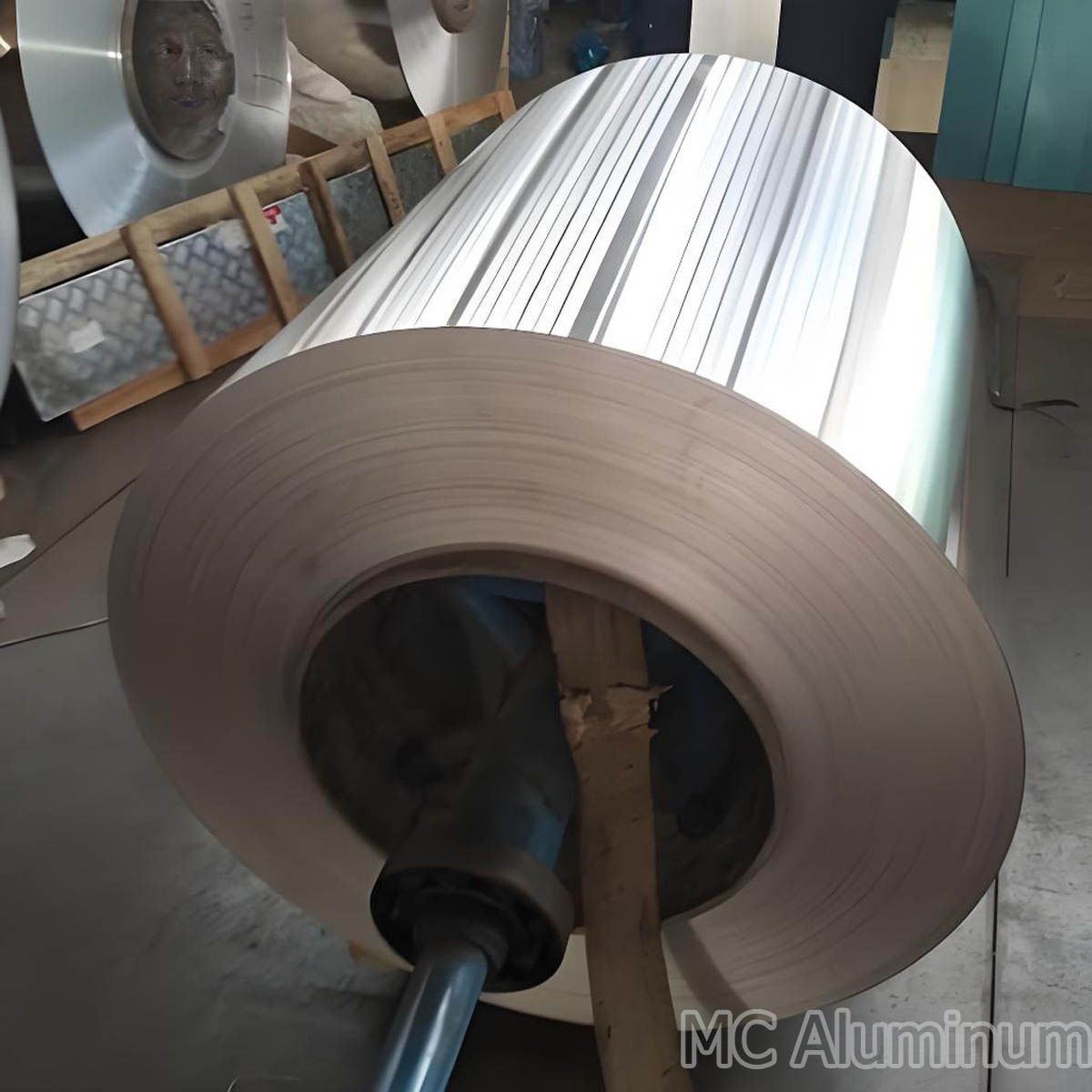

Visão geral do produto
Características e aplicações da folha de alumínio 1060
1. Composição e propriedades do material
Composição: folha de alumínio 1060 contém pelo menos 99,6% de alumínio. É um típico material industrial de alumínio puro com excelente condutividade elétrica, resistência à oxidação e propriedades mecânicas.
Espessura: Pode ser produzido em diferentes faixas de espessura de acordo com a necessidade da aplicação. A folha para bateria é comumente fornecida em medidores ultrafinos, enquanto materiais mais espessos podem ser usados em outras aplicações elétricas.
Tratamento de superfície: Vários tratamentos de superfície estão disponíveis, incluindo revestimento de óxido de alumínio, para aumentar a resistência à corrosão e a compatibilidade da superfície.
2. Áreas de Aplicação
Ampla gama de aplicações: Devido à sua eficiência de custos e desempenho confiável, a folha de alumínio 1060 é amplamente utilizada em baterias de íons de lítio para veículos elétricos, eletrônicos de consumo, como smartphones e laptops, e sistemas de armazenamento de energia.
Vantagens: É adequado para aplicações que exigem alta condutividade e desempenho estável. Sua resistência à oxidação e corrosão permite bom desempenho em ambientes relativamente úmidos.
3. Recomendação de seleção
Adequado para: Projetos sensíveis ao custo, mas que não exigem resistência mecânica excepcionalmente alta.
Considerações: Para ambientes de alta temperatura ou alta umidade, a estabilidade do filme de óxido superficial e o projeto geral da bateria devem ser avaliados.
Características e aplicações da folha de alumínio 1100
1. Composição e propriedades do material
Composição: folha de alumínio 1100 tem um teor de alumínio ligeiramente inferior ao 1060 e contém pequenas quantidades de cobre e outros elementos, proporcionando maior resistência mecânica e resistência ao impacto.
Espessura: Também pode ser personalizado em diferentes espessuras e é comumente usado em aplicações de baterias com maiores requisitos mecânicos.
Tratamento de Superfície: Tratamentos de superfície semelhantes podem ser aplicados para melhorar ainda mais o desempenho da superfície e a compatibilidade do revestimento.
2. Áreas de Aplicação
Aplicações que exigem maior resistência: Com resistência mecânica aprimorada, a folha de alumínio 1100 é adequada para aplicações que exigem maior estabilidade estrutural, como veículos elétricos, aplicações ferroviárias de alta velocidade e sistemas de armazenamento de energia em grande escala.
Vantagens: Sob pressão relativamente alta e temperaturas elevadas, sua estrutura pode oferecer maior estabilidade e ajudar a reduzir problemas relacionados ao estresse dentro da bateria.
3. Recomendação de seleção
Indicado para: Projetos que exijam maior resistência mecânica e estabilidade estrutural.
Considerações: Seu custo pode diferir de 1.060 dependendo das condições de mercado, especificações e requisitos de qualidade. Para aplicações que exigem alta confiabilidade, ele pode oferecer desempenho de custo geral favorável.

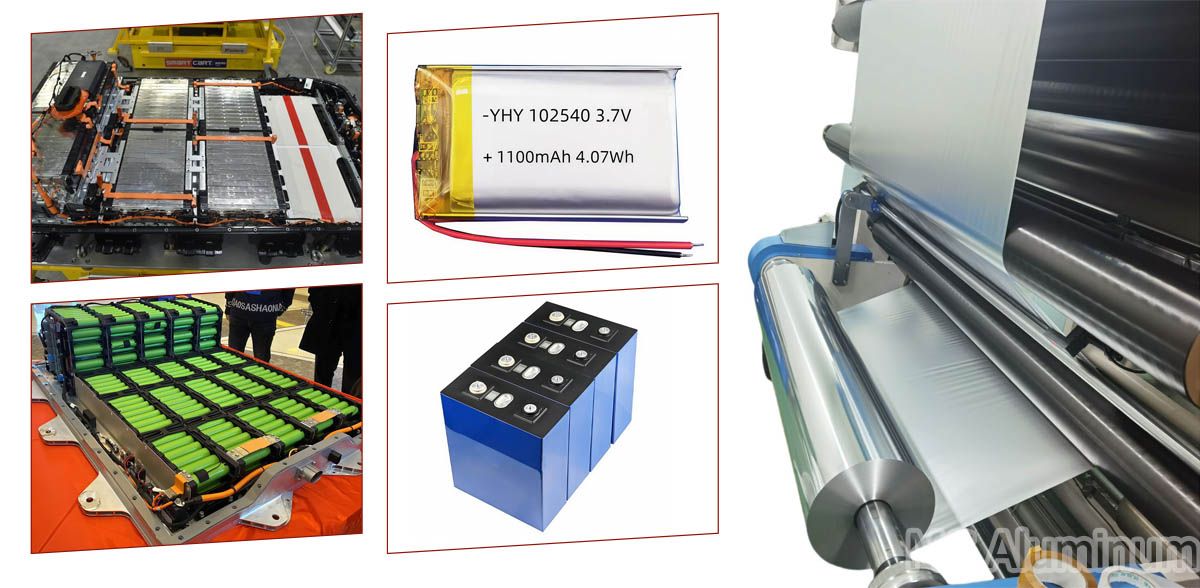

Por que a folha de alumínio é comumente usada como coletor de corrente catódica de bateria de íon de lítio?
O lado catódico de uma bateria de íons de lítio opera com um potencial relativamente alto. Portanto, o coletor de corrente deve fornecer condutividade confiável enquanto suporta o ambiente eletrolítico, processos de revestimento e secagem, calandragem, corte e operações de enrolamento.
A folha de alumínio oferece as seguintes vantagens principais como coletor de corrente catódica de bateria de íon de lítio:
1. Boa condutividade elétrica
O alumínio tem condutividade elétrica relativamente alta. Ele pode coletar e transmitir elétrons com eficiência do material ativo do cátodo, reduzir a resistência ôhmica interna e contribuir para melhorar a capacidade de taxa e eficiência energética.
2. Baixo peso, suportando maior densidade de energia
O alumínio tem densidade de aproximadamente 2,71 g/cm³. O uso de folha de alumínio ultrafina como coletor de corrente reduz a proporção de materiais inativos na célula e ajuda a melhorar a densidade de energia gravimétrica.
3. Adequado para ambiente catódico de alta tensão
Nas baterias convencionais de íon-lítio, a folha de alumínio permanece relativamente estável dentro da faixa de potencial catódico. Portanto, a folha de alumínio é amplamente utilizada como coletor de corrente catódica. No baixo potencial do ânodo, entretanto, o alumínio pode se ligar ao lítio; portanto, a folha de cobre é geralmente usada como coletor de corrente anódica.
4. Adequado para fabricação contínua de baterias de alto volume
A folha de alumínio pode passar por processos de revestimento, secagem, calandragem, corte e vinco, corte e enrolamento. É adequado para produção automatizada de baterias em larga escala para baterias de energia, baterias de armazenamento de energia e baterias de eletrônicos de consumo.
Principais diferenças entre folha de alumínio 1060 e 1100
1. Composição Química
Tanto o 1060 quanto o 1100 pertencem à família do alumínio puro industrial da série 1000, com pureza do alumínio acima de 99,0%. No entanto, o seu controle de elementos de liga traço difere.
Folha de alumínio 1060 puro — Conteúdo de alumínio ≥99,60%
1060 é conhecido por sua alta pureza. Elementos de impureza como Fe, Si e Cu são controlados de forma mais estrita. Seu alto teor de alumínio ajuda a manter excelente condutividade elétrica e ductilidade.
Folha de Alumínio 1100 Puro — Conteúdo de Alumínio ≥99,00%
1100 permite pequenas quantidades de cobre, normalmente Cu: 0,05% –0,20%, juntamente com níveis relativamente mais altos de ferro e silício. O efeito de fortalecimento da solução sólida do cobre e a distribuição microestrutural das fases Fe-Si contribuem para maior resistência mecânica e desempenho à tração.
2. Comparação dos principais parâmetros de desempenho
Para coletores de corrente catódica de bateria de íons de lítio, a folha de alumínio precisa suportar secagem de revestimento em alta temperatura, calandragem de alta pressão e tensão durante o manuseio de banda em alta velocidade.
Indicador de desempenho | Folha de alumínio de 1060 cátodos | Folha de alumínio de 1100 cátodos | Impacto no desempenho e processamento da bateria |
| Condutividade Elétrica (% IACS) | ≥61,5% | 60,0% –61,0% | Maior condutividade pode reduzir a resistência interna e suportar desempenho de carga/descarga de alta taxa e controle de calor. |
Resistência à tração (Rm/MPa) | 140-180 | 160-210 | Maior resistência melhora a resistência à ruptura por tração durante o revestimento e corte, ajudando a reduzir a frequência de quebra da folha. |
| Resistência ao escoamento (R0,2/MPa) | 110-140 | 130-170 | Maior resistência ao escoamento ajuda a resistir à deformação ou fratura durante a calandragem de alta pressão. |
Alongamento (A/%) | ≥2,5%–3,5% | 2,0%–3,0% | Um bom alongamento ajuda a absorver o estresse causado pela expansão e contração do eletrodo durante o ciclo da bateria. |
| Resistência ao recozimento em alta temperatura | Padrão | Melhor | Após a secagem do revestimento a aproximadamente 130°C–150°C, o 1100 pode apresentar uma redução menor na resistência do que o 1060. |
Nota: O desempenho real varia de acordo com a espessura, têmpera, processo de laminação, condição da superfície e padrões de controle de qualidade do fornecedor. A seleção final deve ser baseada em amostras e testes de validação.
3. Características de superfície e compatibilidade de revestimento
Ambas as classes podem ser produzidas como folha de alumínio brilhante de um lado ou de dois lados, atendendo aos requisitos da bateria de lítio para alta tensão superficial, baixo pó de alumínio e sem manchas de óleo.
Folha de alumínio 1060
1060 tem um substrato relativamente uniforme e mais macio. Após a calandragem, pode fornecer bom contato interfacial do eletrodo e adesão estável da pasta. É amplamente utilizado em sistemas de baterias de fosfato de ferro-lítio.
Folha de alumínio 1100
1100 geralmente tem um substrato mais duro. Sua janela de processo de calandragem pode ser mais estreita; a pressão excessiva de calandragem pode aumentar o risco de fissuras frágeis. No entanto, sua maior resistência pode ajudar a resistir à deformação por tração durante operações de revestimento em alta velocidade.
4. Considerações sobre custo e fornecimento
Sob as mesmas condições de espessura e qualidade de superfície, a folha de alumínio 1100 pode ter um preço ligeiramente inferior ao 1060 em alguns mercados. Como o 1060 exige um controle de pureza mais rigoroso, seus custos de fusão e laminação podem ser mais elevados. No entanto, o 1060 pode oferecer vantagens em condutividade e estabilidade eletroquímica para certos sistemas de baterias.
O preço real depende das condições do mercado de alumínio, espessura da folha, largura, requisitos de superfície, propriedades mecânicas, quantidade do pedido e especificações de qualidade.
5.Recomendações de aplicação
Quando priorizar a folha de alumínio de cátodo 1060
A folha de alumínio 1060 é geralmente recomendada para:
Baterias de energia: Células de bateria ternárias de íons de lítio e LFP para veículos de passageiros e veículos comerciais que exigem carregamento rápido, baixa geração de calor e alta segurança.
Baterias de armazenamento de energia de longa duração: Sistemas de armazenamento de energia residencial e em escala de rede visando um ciclo de vida longo.
Sistemas de bateria de alta tensão: como sistemas de cátodo ternário de alta tensão de 4,35 V ou 4,4 V e materiais de cátodo à base de manganês ricos em lítio.
Projetos sensíveis a impurezas: Aplicações que devem passar por rigorosos testes de confiabilidade, incluindo armazenamento em alta temperatura, ciclagem e testes de caixa térmica.
Espessuras de folhas convencionais: como folhas de 12 μm a 20 μm usadas em linhas de produção com tensão estável da folha.
Quando priorizar folha de alumínio de cátodo 1100
A folha de alumínio 1100 pode ser considerada para:
Aplicações de folhas ultrafinas: como coletores de corrente de 9 μm ou 10 μm usados em linhas de revestimento de alta velocidade, onde flutuações frequentes de tensão e quebra de folhas são preocupações.
Certas baterias digitais de baixo consumo e células de pequena capacidade: Aplicações com requisitos de ciclo de vida moderados e fortes metas de controle de custos.
Substratos de folha de alumínio com revestimento de carbono: Os processos de revestimento com carbono podem se beneficiar da maior resistência à tração da folha 1100, ajudando a reduzir os riscos de quebra da folha durante o revestimento.
Projetos com orçamentos limitados e requisitos moderados de ciclo de vida: Onde o rendimento, a estabilidade do processo e o custo do material precisam ser equilibrados.
Dicas adicionais de seleção e erros comuns a serem evitados
1. O grau da liga não é igual ao desempenho do produto acabado
Mesmo que ambos os produtos sejam rotulados como folha de alumínio 1060, a folha de alumínio para bateria e a folha de alumínio decorativa comum ou para embalagem são produtos totalmente diferentes. A folha de alumínio para bateria tem requisitos rigorosos para furos, pó de alumínio, contaminação superficial por óleo, tensão superficial, tolerância de espessura e qualidade do rolo. A folha de alumínio industrial comum não deve ser usada como substituto.
2. Confirme o temperamento correto
A folha de alumínio do cátodo da bateria de íons de lítio é geralmente fornecida em uma têmpera dura laminada a frio, em vez de alumínio macio com têmpera O. Ao comprar, sempre confirme se o material é especificamente destinado a aplicações de coletor de corrente de bateria e verifique a temperatura H necessária.
3. Menor teor de impurezas nem sempre é melhor
As impurezas devem ser controladas dentro dos padrões qualificados para baterias. A busca excessiva de pureza ultra-alta pode aumentar significativamente os custos. O material deve ser selecionado de acordo com os requisitos da química específica da bateria e do processo de fabricação.
4. O teste de validação vem em primeiro lugar
Ao introduzir um novo tipo de liga ou fornecedor, os testes devem incluir armazenamento em alta temperatura, desempenho de ciclagem, impedância, adesão do revestimento ou resistência ao descascamento e compatibilidade do processo. As decisões de compra não devem ser baseadas apenas nas propriedades mecânicas.
5. Avalie a compatibilidade do revestimento
Para folhas de alumínio revestidas de carbono, a vantagem de resistência de 1100 pode ser benéfica. No entanto, a compatibilidade eletrolítica e a resistência à corrosão a longo prazo também devem ser avaliadas simultaneamente.
Perguntas frequentes
Q1: A folha de alumínio 1100 pode ser usada para baterias de armazenamento de energia LFP?
R: Geralmente não é a primeira escolha para baterias de armazenamento de energia de ciclo longo. O principal requisito das baterias de armazenamento de energia é muitas vezes um ciclo de vida muito longo. Como 1100 contém relativamente mais cobre e outras impurezas, sua compatibilidade eletrolítica a longo prazo e resistência à corrosão devem ser cuidadosamente verificadas. Para aplicações exigentes de armazenamento de energia de ciclo longo, geralmente é preferida a folha de alumínio da bateria 1060.
Q2: Se a folha de alumínio 1100 tiver maior resistência na mesma espessura, isso significa que é sempre menos provável que se quebre?
R: Não necessariamente. Sua maior resistência pode oferecer vantagens em linhas de produção de alta velocidade com tensão instável da trama. No entanto, se os parâmetros de calandragem ou processamento forem inadequados, a folha 1100 de maior resistência pode ser mais suscetível à fratura frágil porque sua janela de processo pode ser mais estreita.
Q3: Qual é a diferença entre a folha de alumínio 1060 e 1235?
R: A folha de alumínio 1235 tem um teor de alumínio de pelo menos 99,35% e é uma das folhas de alumínio para baterias de uso geral mais amplamente utilizadas. Sua condutividade, resistência e custo são geralmente equilibrados entre 1060 e 1100. Uma comparação detalhada das folhas de alumínio 1060, 1100 e 1235 também pode ser fornecida mediante solicitação.
