Avec le développement rapide des véhicules à énergie nouvelle, des systèmes de stockage d’énergie, de l’électronique grand public et des outils électriques, les batteries lithium-ion sont devenues un élément indispensable du paysage énergétique moderne.
En fait, la feuille d’aluminium est l’un des matériaux de base utilisés comme collecteur de courant cathodique dans les batteries au lithium. Non seulement il conduit et collecte les électrons, mais il affecte également directement la résistance interne de la batterie, ses performances, sa durée de vie, sa sécurité et son rendement de fabrication. Cet article explore la définition, la classification, le processus de production, les normes et l'importance de la feuille d'aluminium pour batteries au lithium dans l'industrie des batteries.

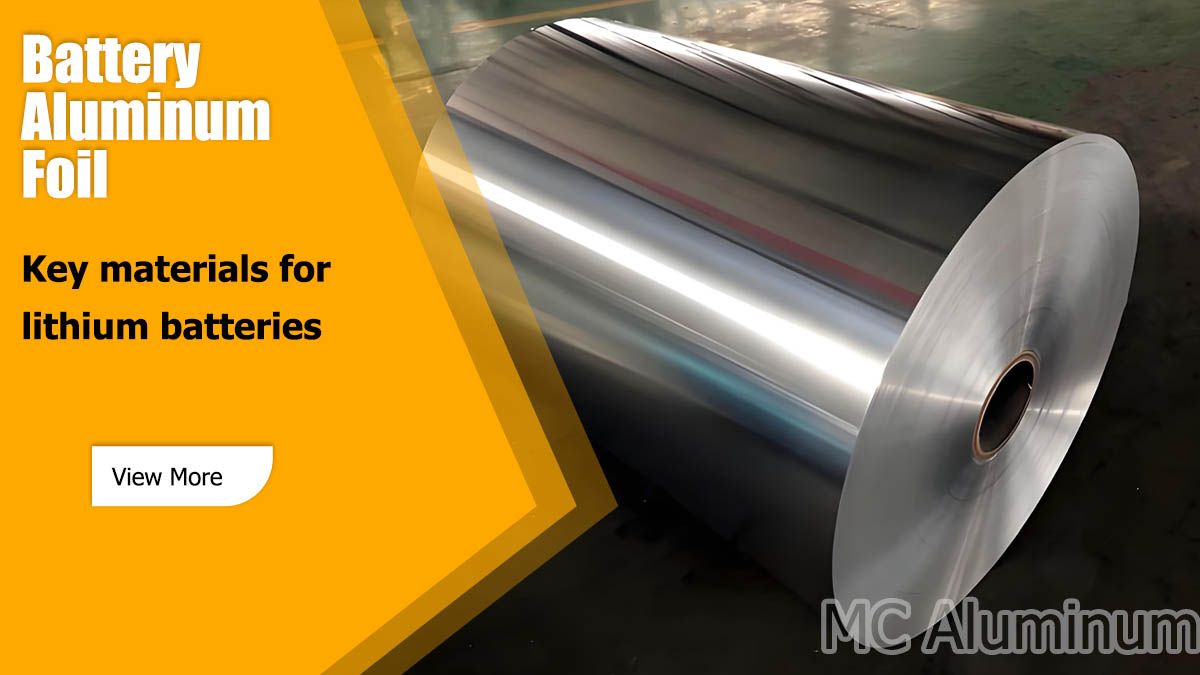

Qu'est-ce que le papier d'aluminium pour batterie ?
Feuille d'aluminium pour batterie, également connu sous le nom de feuille d'aluminium de qualité batterie, fait référence à la feuille d'aluminium utilisée pour la cathode des batteries lithium-ion. Son épaisseur est typiquement d'environ 0,01 mm, soit 10 µm. Sa fonction principale est de collecter le courant généré par les matériaux actifs de la batterie et de le transmettre sous forme de courant plus important au circuit externe.
Par rapport au papier d'aluminium conventionnel, le papier d'aluminium pour batterie a une pureté plus élevée et des exigences de performances plus strictes.
Classification de la feuille d'aluminium de la batterie
Selon l'application, la feuille d'aluminium pour batterie peut être divisée en feuille d'aluminium pour les batteries lithium-ion polymère et en feuille d'aluminium pour les batteries au lithium-oxyde de cobalt.
Feuille d'aluminium pour batteries lithium-ion polymère
La feuille d'aluminium pour batteries lithium-ion polymère est généralement traitée avec un traitement d'oxydation double face, recouverte de polymères spéciaux et soumise à un traitement spécialisé résistant à la corrosion pour s'adapter à l'environnement de fonctionnement spécifique des batteries au lithium polymère.
Feuille d'aluminium pour batteries au lithium-oxyde de cobalt
La feuille d'aluminium pour les batteries au lithium-oxyde de cobalt utilise généralement un traitement d'oxydation simple face. Sa surface peut être recouverte de revêtements organiques spéciaux pour améliorer la résistance à la corrosion et la conductivité électrique.
Le rôle de la feuille d'aluminium pour batterie dans les batteries lithium-ion
1. Collecte et conduction du courant
La feuille d'aluminium a une excellente conductivité électrique. Il peut collecter efficacement le courant généré ou reçu par les matériaux actifs de la cathode et le transmettre aux languettes de la batterie et au circuit externe. Cette fonction est essentielle pour garantir une sortie de batterie haute performance.
2. Supporter les matériaux actifs
En tant que substrat pour le revêtement des matériaux cathodiques, la feuille d'aluminium fournit un support mécanique et aide à maintenir l'intégrité structurelle de l'électrode.
3. Résistance à la corrosion électrochimique
À des potentiels cathodiques élevés, généralement supérieurs à 3,8 V, l'aluminium forme un film d'oxyde dense à sa surface. Cette couche d'oxyde aide à résister à la corrosion électrolytique et favorise la stabilité du cyclage à long terme.
4. Stabilité thermique
La feuille d'aluminium peut résister à la chaleur générée pendant le chargement et la décharge de la batterie, contribuant ainsi à garantir la stabilité et la sécurité de la batterie dans des conditions de fonctionnement exigeantes. Ceci est particulièrement important pour les applications telles que les véhicules électriques, qui nécessitent de longues périodes de fonctionnement à forte charge.
5. Performances à coût élevé
Comparée à d'autres matériaux de collecteurs de courant métalliques, la feuille d'aluminium offre un excellent rapport qualité-prix. Son approvisionnement abondant en matières premières et sa technologie de traitement mature en font un matériau collecteur de courant privilégié pour les batteries au lithium.
Alliages d'aluminium courants utilisés pour le papier d'aluminium des batteries
Les alliages de feuilles de batterie les plus largement utilisés sont les alliages d'aluminium pur de la série 1xxx, représentés par 1060, 1070 et 1235. En fonction des exigences des composants spécifiques de la batterie, les alliages aluminium-manganèse de la série 3xxx et les alliages aluminium-fer-silicium de la série 8xxx peuvent également être utilisés.
Feuille de batterie série 1xxx
La série 1xxx est actuellement la catégorie de matériaux la plus utilisée pour la feuille d'aluminium pour batteries. Ces alliages ont une pureté d'aluminium élevée, généralement supérieure à 99,0 %, offrant une excellente conductivité électrique, conductivité thermique et performances de traitement. Ils répondent très efficacement aux exigences fondamentales des collecteurs de courant.
Grades principaux : 1060 et 1235 sont les grades les plus courants. Les autres qualités largement utilisées incluent 1050, 1100, 1145 et 1070.
Applications typiques : 1060 et 1050 sont couramment utilisés pour les collecteurs de courant cathodique et les languettes de batterie où une conductivité électrique élevée est requise. En raison de ses performances globales équilibrées, le 1235 est largement utilisé pour les collecteurs de courant cathodique et comme matériau de base pour la feuille d'aluminium recouverte de carbone.
Feuille de batterie série 3xxx
La série 3xxx contient du manganèse, ce qui lui confère une résistance mécanique supérieure à celle de l'aluminium pur. Lorsque les collecteurs de courant cathodique nécessitent des propriétés mécaniques améliorées, l’alliage 3003 peut être sélectionné.
Feuille de batterie série 8xxx
La série 8xxx appartient au groupe des alliages aluminium-fer-silicium. Les qualités courantes incluent les feuilles d'aluminium 8011 et 8021, qui offrent une meilleure formabilité et de meilleures propriétés de barrière. Ces matériaux ne sont généralement pas utilisés comme collecteurs de courant ; au lieu de cela, ils sont principalement utilisés pour le film aluminium-plastique dans les emballages de batterie en pochette et pour des composants tels que les languettes de batterie.
| Série en alliage | Notes communes | Application principale |
| 1xxx Aluminium pur | 1060, 1235, 1050, 1100, 1145, 1070 | Collecteurs de courant cathodique ; l'application la plus importante et la plus utilisée |
| 3xxx Aluminium-Manganèse | 3003 | Collecteurs de courant cathodique nécessitant une résistance plus élevée |
| 8xxx Aluminium-Fer-Silicium | 8021, 8011 | Film aluminium-plastique pour boîtiers de batterie, languettes de batterie et composants associés |
Etat du papier d'aluminium de la batterie
Outre la qualité de l'alliage, la trempe de la feuille d'aluminium est également essentielle car elle détermine la dureté et d'autres propriétés mécaniques.
H18 Tempérament
H18 indique un état complètement dur obtenu par écrouissage. C'est l'un des états les plus couramment utilisés pour les feuilles d'aluminium de batteries, en particulier pour les feuilles collectrices de courant cathodique.
Ô tempérament
O trempe fait référence à un matériau recuit. C'est l'état le plus doux et offre la meilleure plasticité et formabilité. Il est couramment utilisé pour les feuilles d'aluminium appliquées dans les films aluminium-plastique, où d'excellentes performances de formage sont requises.
H19 Tempérament
Le H19 offre une résistance plus élevée et convient aux feuilles d’aluminium pour batteries de calibre plus fin, en particulier aux produits en feuille ultra-mince.
De plus, H14, H22 et H24 sont des états avec différents degrés d'écrouissage et peuvent également être sélectionnés en fonction des exigences spécifiques de l'application.
Spécifications typiques
| Article | Spécification |
| Matériel | Aluminium, pureté >99,3 % |
| Caractère | O, H18, H19, etc. |
| Résistivité électrique | 2,7 × 10⁻⁸ Ω·m |
| Densité surfacique | 41 ± 2 g/m² |
| Longueur | 350 m |
| Largeur | 280 millimètres |
| Épaisseur | 12 μm |
| Densité | 3,741 g/cm³ |
| Résistance à la traction | ≥200 MPa |
| Diamètre du noyau | 76 mm / 3 pouces |
Composition chimique
| Élément | Contenu |
| AL | >99,35% |
| Et | <0,25% |
| Cu | <0,05% |
| Zn | <0,10% |
| Mn | <0,05% |
| Fe | <0,30% |
Principales caractéristiques du papier d’aluminium pour batterie
La feuille d'aluminium pour batterie doit posséder plusieurs caractéristiques clés pour fonctionner efficacement dans les batteries au lithium :
1. Conductivité électrique élevée : une faible résistivité électrique garantit une transmission efficace du courant.
2. Haute résistance mécanique : il doit résister à la pression des matériaux cathodiques et aux contraintes mécaniques lors de l’assemblage de la batterie.
3. Bonne stabilité chimique : il ne doit pas réagir facilement avec les composants internes de la batterie.
4. Résistance à l’oxydation : Il doit maintenir des performances stables dans l’air sans oxydation significative.
5. Jauge fine et flexibilité : Il peut être produit dans des jauges ultra-fines tout en conservant une flexibilité suffisante.
6. Rentabilité : Il offre un équilibre favorable entre coût de production et performances.
Processus de production de papier d’aluminium pour batterie
La production de feuilles d’aluminium pour batteries de haute qualité implique bien plus qu’un simple laminage. It includes a series of precision processes, including melting, casting, hot rolling, cold rolling, annealing, finishing, slitting, and inspection.
1. Fusion et coulée
Tout d’abord, l’aluminium fondu est préparé en fonction de la qualité de l’alliage cible. Un contrôle strict de la composition, un dégazage, une élimination des scories et une filtration sont effectués pour réduire les impuretés et garantir une pureté élevée de la matière fondue.
La qualité de l'aluminium fondu affecte directement la structure interne, la qualité de la surface et la capacité de contrôle des sténopés des produits ultérieurs en tôle et en aluminium.
2. Laminage à chaud et laminage à froid
Après la coulée, les dalles d'aluminium subissent des passes de laminage à chaud et de multiples passes de laminage à froid pour réduire progressivement le matériau jusqu'à l'épaisseur requise.
Pour les feuilles d'aluminium pour batteries dans la plage de 10 à 20 μm, le laminage nécessite des systèmes de contrôle d'épaisseur très précis. L’huile de laminage, l’état de surface des rouleaux, le contrôle de la tension et la précision de l’équipement ont tous un impact direct sur la qualité du produit final.
3. Traitement de recuit
Le recuit est un processus critique pour déterminer les propriétés mécaniques et la propreté de la surface de la feuille d'aluminium.
En contrôlant correctement la température de recuit, le temps de maintien et les courbes de chauffage et de refroidissement, les fabricants peuvent améliorer la structure des grains, équilibrer la résistance à la traction et l'allongement, éliminer les résidus d'huile de laminage et améliorer la propreté des surfaces et la compatibilité des revêtements.
4. Défendage et finition
Après recuit et inspection, la feuille d’aluminium est refendue, rembobinée et emballée selon les exigences du client. Pendant le refendage, le contrôle des bavures, la qualité des bords, la tension d'enroulement et la forme de la bobine doivent être soigneusement gérés.
Cela permet d'éviter les bavures de bord, l'enroulement lâche, le télescopage et le désalignement des couches, qui pourraient autrement affecter les opérations de revêtement et de traitement en aval.
5. Inspection et emballage
Le papier d’aluminium de batterie fini est généralement inspecté pour :
Précision de l'épaisseur
Taux de sténopé
Qualité des surfaces
Propriétés mécaniques
Conductivité électrique
Mouillabilité
Planéité et forme de bobine
L'emballage est conçu pour offrir une résistance à l'humidité, une protection contre la poussière et une protection contre les chocs, empêchant ainsi le film d'être exposé à l'humidité, à l'oxydation, aux rayures ou à la déformation pendant le transport et le stockage.
Principales applications du papier d’aluminium pour batteries au lithium
Le papier d'aluminium pour batterie est largement utilisé dans les domaines suivants :
Batteries pour véhicules à énergie nouvelle
Batteries de stockage d'énergie
Piles pour appareils électroniques grand public
Outils électriques et transports électriques légers
Batteries à semi-conducteurs et technologies de batteries émergentes
Impact de la feuille d'aluminium de la batterie sur les performances de la batterie
La qualité et les performances de la feuille d’aluminium de la batterie influencent directement les performances et la stabilité de la batterie.
Premièrement, une feuille d'aluminium de haute qualité offre une excellente conductivité électrique, permettant un transfert de courant efficace, une résistance interne réduite et une efficacité de charge et de décharge améliorée.
Deuxièmement, la feuille d'aluminium doit avoir une résistance mécanique et une résistance à la corrosion suffisantes pour garantir un fonctionnement stable de la batterie dans différentes conditions.
De plus, l’épaisseur de la feuille, la douceur de la surface, la propreté de la surface et la planéité peuvent tous affecter les performances et la durée de vie de la batterie. Par conséquent, la sélection des matériaux de feuille d’aluminium et des processus de fabrication appropriés est essentielle lors de la production de batteries.
Tendances de développement futures du papier d’aluminium pour batterie
Poussée par les progrès rapides de la nouvelle industrie énergétique, la feuille d’aluminium pour batteries évolue dans plusieurs directions clés :
Feuille ultra fine
Développer une feuille d’aluminium de 5 à 6 μm, voire plus fine, tout en conservant une résistance adéquate, peut encore augmenter la densité énergétique de la batterie.
Haute résistance et haute ténacité
En optimisant la composition des alliages et les processus de laminage, les fabricants peuvent améliorer la résistance à la traction et l'allongement pour répondre aux exigences des assemblages de bobinages et de batteries à grande vitesse.
Une plus grande propreté des surfaces
La réduction de la contamination des surfaces et des défauts de piqûres peut améliorer l’uniformité du revêtement, la cohérence du produit et le rendement de fabrication des batteries.
Traitement de surface fonctionnel

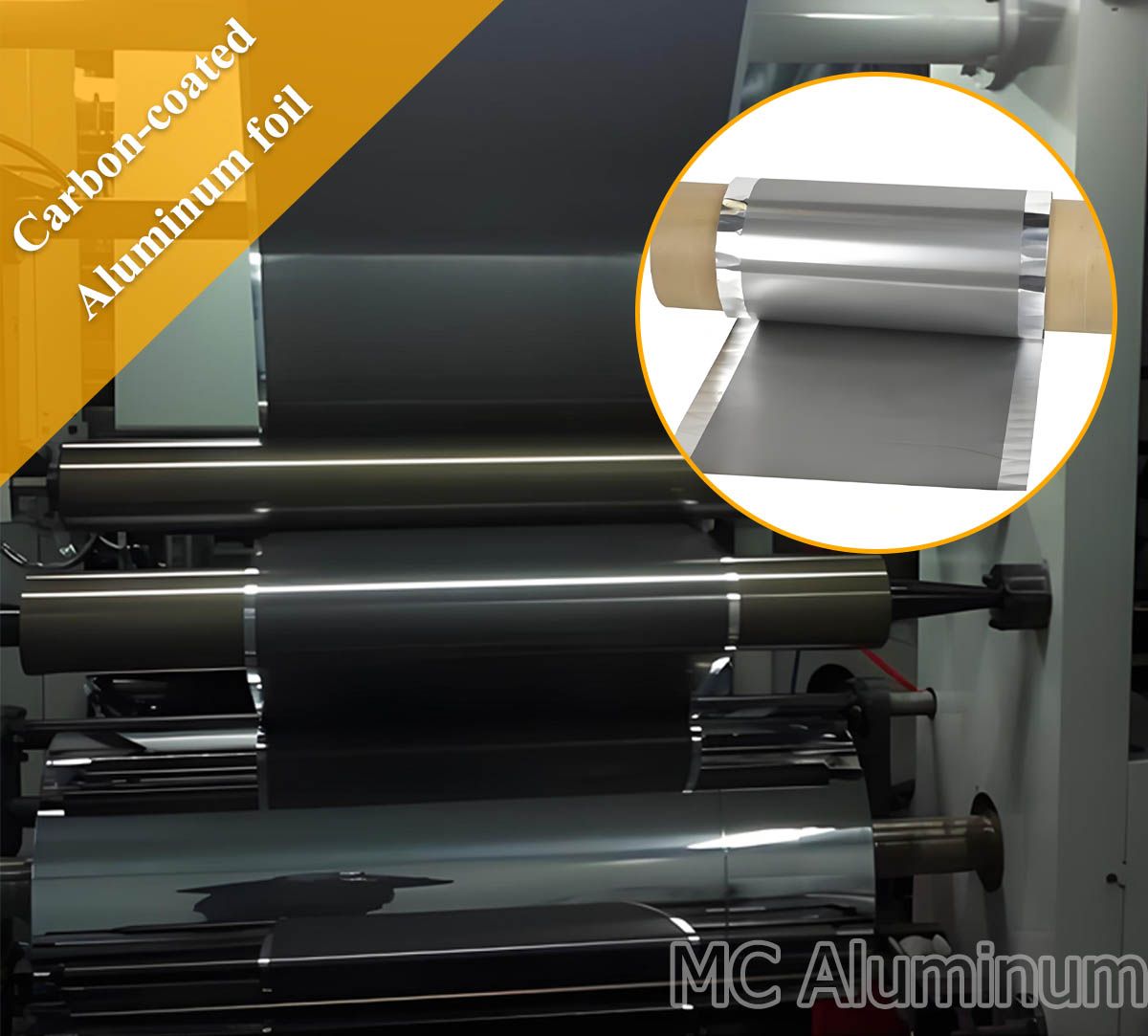

Le revêtement de carbone, le revêtement de céramique et d'autres technologies de traitement de surface peuvent améliorer l'adhérence des matériaux actifs, réduire la résistance interfaciale et améliorer les performances de charge rapide.
Fabrication verte
Les processus de laminage économes en énergie, de nettoyage respectueux de l'environnement et de recyclage des déchets sont de plus en plus importants pour réduire les émissions de carbone et répondre aux exigences mondiales en matière de durabilité.
Durabilité environnementale
L'industrie développe également des méthodes de production plus respectueuses de l'environnement, réduisant l'impact environnemental et augmentant l'utilisation de matériaux recyclables.
FAQ
1. Pourquoi le papier d’aluminium pour batterie est-il principalement utilisé pour les cathodes de batterie au lithium ?
L'aluminium offre une excellente conductivité électrique, une résistance à la corrosion et des propriétés légères. Il reste stable au potentiel de fonctionnement des cathodes des batteries au lithium, ce qui le rend largement utilisé comme collecteur de courant cathodique. La feuille de cuivre est généralement utilisée comme collecteur de courant pour les anodes.
2. Quelles sont les épaisseurs courantes de papier d’aluminium pour batterie ?
Les épaisseurs courantes incluent 6 μm, 8 μm, 9 μm, 10 μm, 12 μm, 15 μm et 20 μm. Parmi ceux-ci, la feuille d’aluminium ultra-mince dans la plage de 6 à 10 μm est devenue une direction de développement importante car elle contribue à améliorer la densité énergétique de la batterie.
3. Quels alliages d’aluminium sont couramment utilisés pour la feuille d’aluminium des batteries ?
Les alliages courants comprennent les 1060, 1070, 1100 et 1235. Différents alliages offrent différents avantages en termes de conductivité électrique, de propriétés mécaniques et de performances de traitement, leur permettant de répondre aux besoins des batteries de puissance, des batteries de stockage d'énergie et des batteries d'électronique grand public.
