3003 親水性コーティングアルミ箔

最新の HVAC システム、自動車の放熱、産業用冷凍装置では、熱交換器の効率が機器のエネルギー効率比 (EER) と耐用年数に直接影響します。

熱交換器フィンのコア材料として、8011、3102、3104、1100、および 3003 親水性コーティングされたアルミニウム箔は、その優れた材料特性と高度な表面処理技術により、高性能グローバル熱交換システムに推奨される選択肢となっています。

この記事では、HVAC フィン用途で広く使用されている 3003 親水性コーティングされたアルミニウム箔に焦点を当てます。

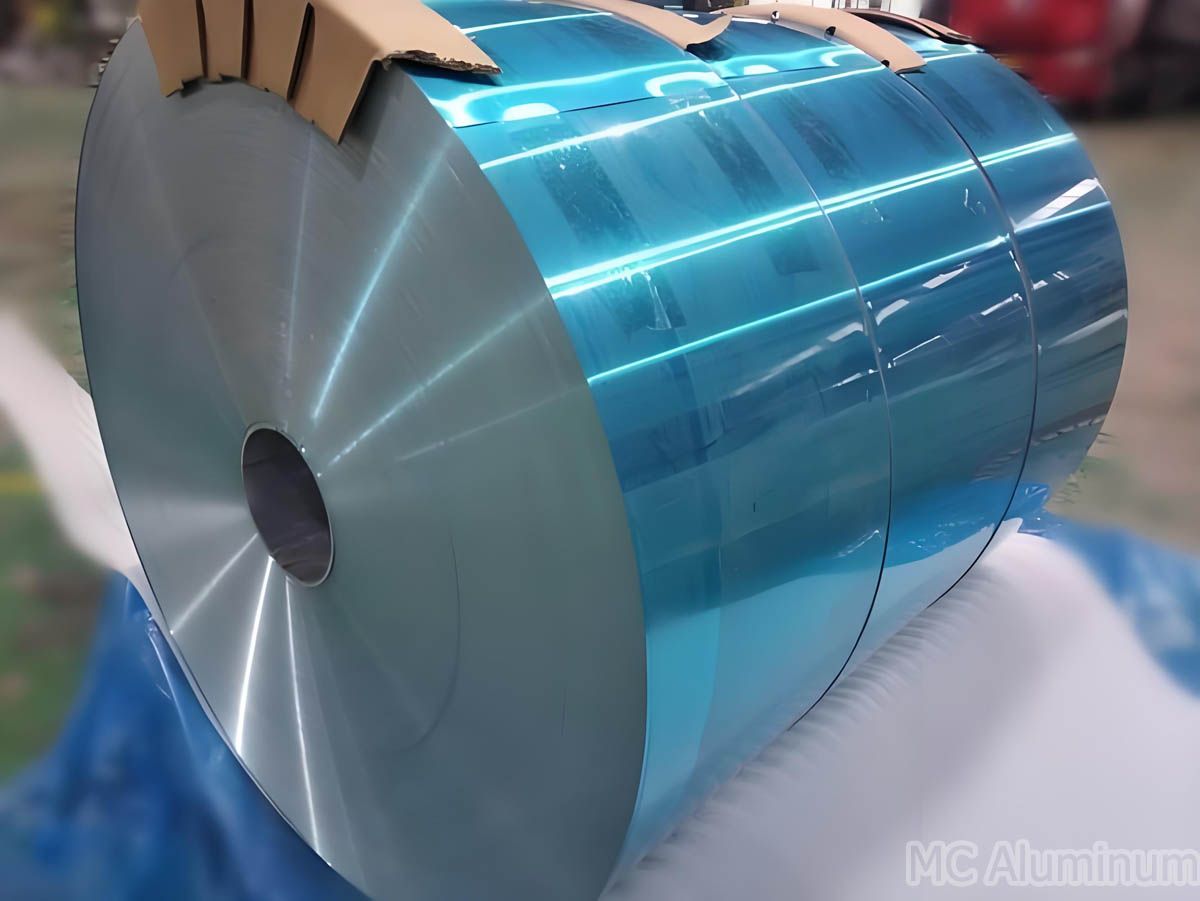

3003親水性コーティングアルミ箔とは何ですか?

3003 親水性コーティング（塗装）アルミニウム箔Al-Mn系3003防錆アルミニウム合金を基材とした熱交換器専用箔です。表面前処理とそれに続く特殊な水ベースおよび/または有機親水性コーティングの硬化によって製造されます。その主な機能は、凝縮水を迅速に拡散させ、水ブリッジを抑制し、熱伝達効率を向上させ、耐食性を高め、騒音を低減することです。

3003 親水性コーティングアルミニウム箔は、熱交換器用のフィン材料として開発され、スタックフィンやアクティブ湿度管理パッドに使用されます。構造化された伝熱面と湿度管理を組み合わせています。

親水性コーティングプロセス:

• 前処理：脱脂→アルカリ洗浄・エッチング→酸洗→化成処理（クロメート処理・クロムフリー不動態化）を施し、皮膜の密着性を確保します。

• 塗装種類：有機樹脂複合塗装（PVA、アクリル共重合体等の親水性官能基含有）一般的な乾燥膜厚は 0.3 ～ 0.8 μm です。

• 硬化：熱風乾燥＋高温硬化（180～220℃）により、連続した緻密な親水膜を形成します。

• 性能指標: 水接触角 ≤ 15° (優れたグレードは 5° に達する場合があります)。凝縮水は液滴ではなく均一な水膜を形成します。親水性は長期間の使用により徐々に低下します。

HVAC フィン用途の主な利点

1. 伝熱効率が大幅に向上

凝縮水が膜内に均一に広がり、フィン間の「水橋」がなくなり、通気抵抗が軽減され、裸のフォイルと比較して効率が10〜15%向上します。

2. 強力な耐食性と耐白粉性

コーティングは水分と塩分を隔離し、酸化を防ぎ、エアダクト内の「白い粉」の汚れを排除します。

3. 低騒音・長寿命

水滴振動や水滴音がありません。耐久性のあるコーティングにより、メンテナンスサイクルが 50% 以上延長されます。

4. 優れた成形性

3003 ベース合金と柔軟なコーティングを組み合わせることで、亀裂やコーティング剥離のない高速スタンピングが可能になり、複雑なフィン形状に適しています。

5. 環境に優しく、コンプライアンスに準拠

クロムフリーのコーティングと水ベースのシステムは、RoHS、REACH、およびその他の環境規制に準拠しており、過剰な VOC 排出はありません。

6. ライフサイクルコストの削減

コーティングされたフォイルは初期コストが高くなりますが、時間の経過とともにメンテナンス、洗浄頻度、交換コストが削減されます。

仕様

HVAC 用途の厚さ範囲

一般的な厚さの範囲は、3003親水性アルミ箔幅は0.08～0.20mmで、熱交換器の金型に合わせて幅をカスタマイズします。

1100純アルミニウムと比べて強度が約20%高く、耐食性や成形性に優れています。

高速スタンピングでは、厚さの許容差が重要です。高品質のサプライヤーは、±0.005 mm の公差を維持して、一貫した成形パフォーマンスを保証します。

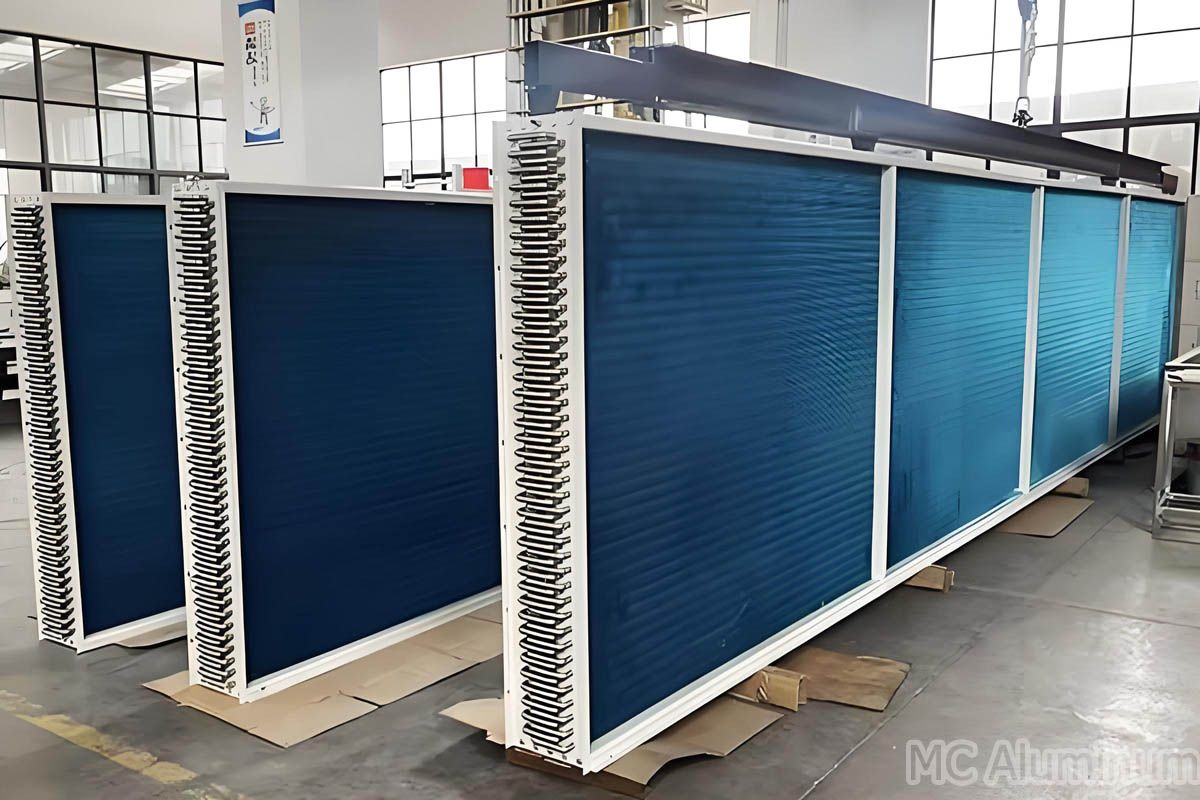

代表的な用途

• 家庭用および業務用エアコン、ヒートポンプ、除湿機用の蒸発器および凝縮器フィン

• コールドチェーン機器、精密空調、自動車空調用熱交換システム

• 外気システムおよび密閉冷却塔用の熱回収コア

• 産業用クーラーや小型熱交換器のチューブフィン構造

3003親水性コーティングアルミニウム箔の製造プロセス

• 原料の準備
  高品質の 3003 アルミニウム合金インゴットは鋳造され、厚板に熱間圧延され、その後複数回の冷間圧延パスを経て加工されます。張力や表面品質を管理し、必要な厚みのアルミ箔を得ることができます。

• 洗浄と前処理
  コーティングの前に、箔を徹底的に洗浄して圧延油、酸化物、汚染物質を除去する必要があります。手順には、脱脂（アルカリ/酸溶液を使用して有機残留物を除去）、多段階の脱イオン水リンス、オプションのライトエッチング（コーティングの密着性を向上させるため）、そして最後に、耐食性を高めてコーティングの密着性を促進するために薄い化成皮膜（クロムフリーまたはクロム酸塩ベース）を塗布することが含まれます。

• 親水性コーティングの塗布
  前処理後、箔はコーティングラインに供給されます。親水性溶液は、ローラーコーティング（正確な厚さ制御、均一なコーティング）またはカーテンコーティング（高いコーティング濃度）によって塗布されます。

• 焼成と硬化
  コーティング後、ホイルは高温オーブンを通過して溶媒/水キャリアを蒸発させて除去し、その後、正確に制御された温度と滞留時間の下で硬化を受けます。硬化中にコーティングが化学反応して耐久性のある親水性フィルムを形成します。硬化温度と滞留時間はコーティングの性能に直接影響します。

• スリッティング
  硬化後、HVAC フィン メーカーの顧客仕様に従って、コーティングされたフォイルを正確にスリットして細いコイルにします。

• 品質管理
  箔やコーティングの厚さの測定など、生産全体を通じて厳格な品質検査が実施されます。接触角試験（親水性を確認するため）。接着試験（クロスハッチ/テープ試験）;耐食性試験（塩水噴霧試験）。目視検査。製品が必要な基準を満たしていることを確認するための機械的特性テスト。
